优兰特危险场所用便携式通风机


适用型号：UB20XX、EFi150XX、EFi75xx、EFi120xx
根据额定值的限制，此处所述的便携式通风机适用于爆炸性环境。用户有责任确定设备是否适合预期用途。

这些装置适用于符合ATEX指令94/9 / EC的爆炸性环境。
用户有责任确定此设备是否适合预期用途。
警告！
这些风机不适合在MINES易受攻击的情况下使用沼气。
防爆风扇额定：II 2 G Ex e e 11B T6 Gb
Euramco Safety特此声明，本手册中列出的设备符合相关要求列出的欧洲机械指令和标准的基本健康和安全要求下面。
欧洲共同体指令委员会：94/9 / EC，经2014/34 / EU修订声明符合性的标准：参见符合性声明（最后一页）。
类别，组和区域分类：
*根据ATEX指令（2014/34 / EU）
安全使用的特殊条件
ATEX，IECEx和INMETRO证书编号末尾的字母“X”表示特殊安全使用条件。这种安全使用的特殊条件是指危险的事实，这里提到的风扇没有用于电源的AC电源插头端子电缆。
未端接的电源线（飞线）必须由最终用户在现场终止根据安装标准，IEC / EN / ABNT NBR IEC 60079-14，以合适的安全功率位于或在一个设备或外壳下的一个保护概念中用于危险位置。
T6温度分类：
*根据IEC 60079-0：Ed 6 / EN60079-0：2012 + A11：2013 / ABNT NBR IEC 60079-0：2008 +
勘误1：2011。 85°C T6
为确保不会因高温表面而引起点火，设备应按照分类进行分类
在运行的基础上，到设备任何部分的最高表面温度环境温度为40°C。必须使用合适的温度等级选择设备用于安装设备的气体和蒸汽。确保最大化设备任何部件的表面温度都低于爆炸物的着火温度气氛有关。
本设备适用于-20°C至+ 40°C的环境温度。

分类：Ex de
*根据IEC 60079-1 Ed。 6 / EN 60079-1：2014 / ABNT NBR IEC 60079-1：2009 +勘误表1：2011
具有更高安全性组件的防火外壳IEC 60079-7 Ed。 4 / EN 60079-7：2015 /
ABNT NBR IEC 60079-7：2008 +勘误表1：2010。


装置的描述：

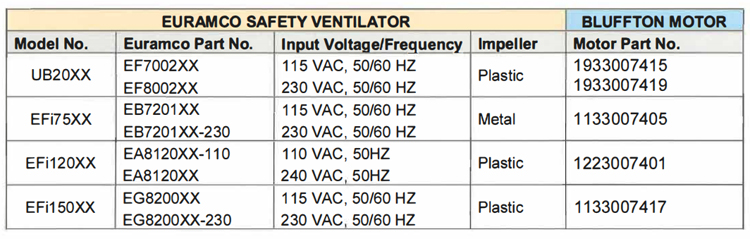

本文所述的便携式呼吸机组件包括经认可的防爆组件电动机额定值：Ex d 11B由Bluffton Motor Works（旧Franklin Electric）列出如下并且由证书编号DEMKO 03 ATEX 134885U承保。

防火电动机：

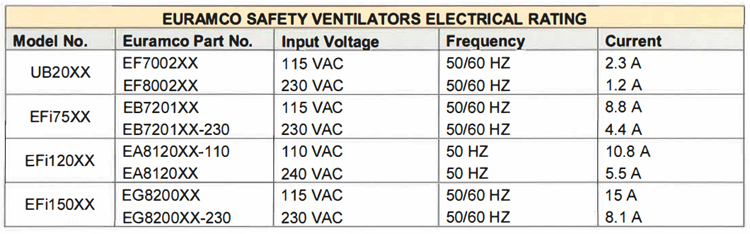

电源要求：见上图。
环境温度范围：-20°C

入侵保护符合IEC 529：IP55
标记:(“布拉夫顿汽车工厂”）危险场所电动机。
防火外壳：Ex 118
电动机由一个隔爆外壳组成，其中镁含量低于6％。 开/关开关安装在电机外壳内，由一个轴操作，从后端钟罩延伸到一个杠杆。 杠杆可通过连接的推杆进入。

电机连接通过不可拆卸的电缆连接，并通过认可的电机固定Hawke公司的防火电缆接头，型号501 / 421/0 / M20，符合要求
国际标准EN 60079-0：2012 + A11，EN 60079-1：2014，EN 60079-7：2015。
电动机驱动含铝量低于6％的铝制或塑料风扇叶片重量由塑料，静电导电外壳封闭，导电率等级<1千兆欧姆。 安装在增加型中的接线端子便于连接电机
安全/防火外壳，额定为II 2 G Ex e II T6，来自Rose Industries公司，产品编号
05080806，并以PTB 00ATEX1063号证书为准。 这个盒子是为了设计的
符合国际标准EN 60079-0：2012 + A 11：2013，EN 60079-1：2014，EN 60079-
7：2015，EN 61241-02006，EN 61241-1：2004。 外壳采用不锈钢接地片，采用高热硅垫片。

防火外壳附有经批准的防爆电缆密封套
额定：II GD Ex e II。
类型：聚酰胺Ex公制符合国际标准EN 60079-0：2012 + A 11：2013，EN
60079-1：2014，EN 60079-7：2015，EN 61241-02006，EN 61241-1：2004。
材质：聚酰胺颜色：黑色/蓝色
索环：NBR防护等级：IP68
温度范围：-4°
F至+ 212°
F批准：PTB 00 ATEX 1063
电源线未端接电源插头。 请参阅特殊条件以确保安全使风扇与入口和出口安全防护装置组装，符合安全标准防止BS EN ISO 14120：2011防护装置上肢到达危险区域标准。

安装和启动：
在有可能发生爆炸的区域安装和启动Euramco Safety鼓风机时：
1、电气设备的设计必须符合EN / IEC / ABNT NBR IEC 60079-14。
2、确保电源提供电气接地。
3、必须将鼓风机集成到系统中，以支持定期维护的可访问性。
4、仔细检查每个鼓风机系统，确保管道牢固连接鼓风机。 鼓风机系统的所有部件均由导电材料制成。 它正确和牢固地连接每个部件以保持地面路径非常重要。正确和牢固地连接每个部件以保持地面路径非常重要。
5、确保只有经过适当培训的人员才能进行安装，安装，操作和维护。
6、安装或维护错误后的操作应视为非预期用途。
在开始第一次之前：
如果有刀片，防护装置或外壳有运输损坏的迹象，请勿开始操作。 停，
致电经销商。 使用此设备的Ex-Rated插座。 不建议使用
延长线用于高电流负载。 （请参阅限制时的额定功率标签。）

操作：
在将呼吸机连接到电源之前，务必确保开关处于OFF位置。
如果发生机械噪音，振动或其他异常情况，请停止鼓风机。任何其他噪音比涡轮式节距不正常。
为保护用户，本机配有热过载保护和自动复位功能。发动机保护器跳闸后将在没有警告的情况下重启如果电动机热保护器跳闸，则断开装置和确定原因。
导电RAMFAN便携式通风机采用静电导电材料制成。什么时候
管道需要从潜在爆炸性的应用点远程呼吸机环境，管道必须是静态导电的，并妥善固定在呼吸机上，以尽量减少潜在的风扇静电积聚。
保养：
拆卸或清洁前请断开电源。切勿浸入或直接喷洒电机液体。使用市售的可生物降解的清洁溶液清洁呼吸机。不要使用溶剂含有烃（即MEK，丙酮）。
